可拆槽盘式气液分布器
产品详情

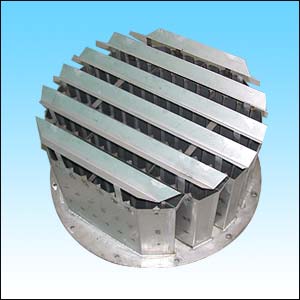

可拆槽盘式气液分布器


  可拆槽盘式气液分布器综合了溢流盘式和筛盘式液体分布器的特点,其抗堵性大为改善,避免了液体夹带的危险,升气管呈矩形,尽可能提供气液通过的自由空间(开孔率在30%以上,操作弹性可达1:10),压国降低于500Pa,制作不受直径大小及材质的限制。


可拆型槽盘式气液分布器标准号:HG/T21585.1-1998棉盘式气液分布器的性能特点:

·多功能:它是一种内件起了液体收集、液体分布、气体分布和侧线采出四种作用。

·占位多:它是四合一式的气液分布器,其总占位高度较多孔管式、多极槽式和喷嘴式分布器低0.51米左右。这就为多侧线板式塔在不增加塔高的条件下改造成新型填料塔创造了有利条件。

·抗堵塞。液层中的重沉底,轻物浮上,中部小孔液体流速较高,脏物难以堵塞小孔。

·防夹带。研究和实践已经证明,由于蒸尾式风帽和特制导液管使气液两相分道流动,彻底突破了“雾沫夹带”和“升膜夹带”难关。

随着开孔型式及液位的变化,升气管内气体动能因子从7增加到15时也无夹带现象发生。而自不带导液管的3~p8小孔流出的液体,当升气管内的气体动能因子F≥(3.87~4.38)时,则将全部被夹带。

·高弹性。液体分布器的操作弹性由l.5:1提高到10:1以上,是一种高弹性液体分布器。

·升液位。改变特制导液管的结构型式,利用槽盘式汽液分布器的干板压力降为推动力,可使喷淋孔以上的液位由hl上升到h2=hl+△h.

这就是槽盘式汽液分布器的升液位功能。众所周知,当填料塔的液体喷淋密度处于下降范围(0.22[m2/m3·h])时,设计喷淋孔径很小,孔上液位太低.加上脏物易堵寒喷淋孔,给工程设计带来了相当大的困难。升液位功能的开发,带来了液体分布器设计技术上的新突破,它有效地改善了由液面落差导致的水平偏差,因而提高了喷淋的均匀性。

·布液均。均匀淋降式集液,液层深度较大,液面落差很小,喷淋点几何均布,从而保证了液体高50毫米时,小孔喷淋量最大偏差小于4%。

●布气匀。多种多样的气体分布板中,几何均布的带长方形升气管的气体分布板气体分布性能优良,既优于带圆形升气管的气体分布板,又优于带集液环的斜板式液体收集器。虽然斜板式液体收集器应用很广,液体收集效果好,气体阻力小,但由于集液环的存在所产生的瓶颈效应和斜板所起的气体斜导向作用,极易造成气体偏流,这对于高径比(填料层高度比塔直径)小于l的大型塔来说是致命的弱点。

·适闪蒸。在各种闪蒸进料气液分布器中,槽盘式汽液分布器性能最佳。辅以管式预分布器或双(单)切向环流式进料分布器,满意地解决了雾沫夹带和因溅射而造成的液体分布不均匀现象。

·宜采出。槽盘式汽液分布器是多侧线填料塔侧线采出的最佳结构型式。众所周知。集液盘中的液体应保证侧线采出时3~5分钟抽不干,因此液位较高。当喷淋密度较小的情况下,筛孔盘式液体分布器的设计液位较低,它没有解决二者之间的矛盾。而槽盘式汽液分布器喷淋孔以上的低液位保证了低喷淋密度下的液体均布,喷淋孔以下的高液位则保证侧线采出3~5分钟抽不干,二者之间的矛盾迎刃而解。

●经漏液。工业上经常遇到上部是浮阀塔盘,下部是填料塔的情况,二者之间的液体收集一再分器若采用多级棉式、多孔管式或喷淋嘴式分布器是:当浮阀被吹掉后局部漏液将造成液体分布不均匀现象。而槽盘式汽液分布器放盛漏液功能柱绝了因塔盘漏液造成的液体分布不均匀问题。

·压力降较低。槽盘式汽液分布器的开孔率为30%以上,故槽盘式汽液分布器的压力降小于常用塔盘的干板压力降,一般在0.5毫米汞柱以下。

·混合平。液体深度与温度的混合性能稍逊于或相当于多极槽盘式汽液分布器,而液体分布的均匀性却毫不逊色。若位于取热段或泵回流段填料层下端,将是最佳选择。
