金属丝网除沫器
产品详情

金属丝网除沫器



产品简介:

  丝网除沫器(又名丝网除雾器、捕沫器),是一种高效的气液分离装置,其主要用于分离直径大于3m~5μm的液滴,工作原理如图所示。当带有雾沫的气体以一定速度上升通过丝网时,由于雾沫上升的惯性作用,雾沫与丝网细丝相碰撞而被附着在细丝表面上。细丝表面上雾沫的扩散、雾沫的重力沉降,使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用,使得液滴越来越大,直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时,液滴就从细丝上分离下落。气体通过丝网除沫器后,基本上不含雾沫。分离气体中的雾沫,以改善操作条件,优化工艺指标,减少设备腐蚀,延长设备使用寿命,增加处理量及回收有价值的物料,保护环境,减少大气污染等。

  丝网除沫器对粒径≥3~5um的雾沫,捕集效率达98%-99.8%,而气体通过除器的压力降却很小,只250-500Pa,有利于提高设备的生产效率.广泛用于化工、石油、硫酸、医药、轻工、冶金、机械、建筑、航空、海运、环保等工业中.我国从国外引进的乙烯、合成氨、化纤等生产设备中,也是使用丝网除沫作为气液分离装置的。


丝网除沫器的特点:
安装、操作、维修方便

接触表面积大、除沫效率高
使用寿命长、结构简单、重量轻
空隙率大、压力降小

丝网除沫器的国内标准:
HG5-1404(1405、1406)-81

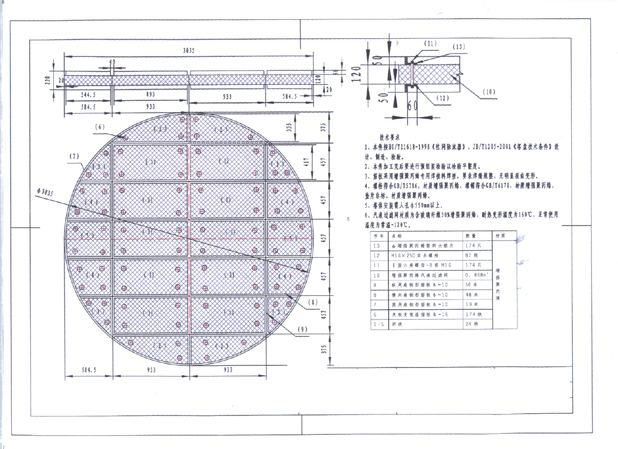

标准分升汽管型(1404)、缩径型(1405)和全径型(1406)。除沫器直径从100mm至6400mm,有100mm和150mm两种丝网高度。订货时只需提供图号及采用的材质。
标记示例:HG5-1406-81-11,304/304即表示格栅和丝网均采用304不锈钢,全径型上装式,直径为1600mm,高度100mm的丝网除沫器。


HG/T21618-1998
新标准合并了升汽管型、缩径型和全径型的三种安装形式;提出SP、HP、DP和HR四种网型和扩大了材料选用的种类;并在设置规格尺寸的间隔密度有所增加。
标记示例:HG/T21618
丝网除沫器
S 1600-100 SP 304/304
即表示格栅和丝网均采用304不锈钢,上装式,直径为1600mm,高度100mm,网型采用SP的丝网除沫器。
HG/T21586-98(抽屉式丝网除沫器)
   此标准主要适用于经常需要清洗或更换除沫器元件的场合,例如硫酸装置的干燥塔和吸收塔。其选用的公称直径范围为DN300mm~DN5000mm共56种。订货时只需提供图号及选用的材质(其中316L、NS-80及RS-2为硫酸装置选用的丝网材料)。

标记示例:HG/T21586.11-98 WME-1600-100 NS-80/Q235-A
即表示丝网采用NS-80,格栅采用碳钢的直径为1600mm,高度100mm的抽屉式丝网除沫器。

气液过滤网型式及基本参数:

型式代号

容积重量kg/

比表面积 /

空隙率

SP

168

529.6

0.9788

HP

128

403.5

0.9839

DP

186

625.5

0.9765

HR

134

291.6

0.9832


丝网除沫器用材料:

网  块

材   料

材   料

代号

标准号

材   料

代号

标准号

Q235-A

Q235

GB343

Q235-A

Q235

GB 3274

20

20

GB 3206

20

20

GB 711

0Cr18Ni9

304


GB 4240

0Cr18Ni9

304

GB 4237

0Cr18Ni10Ti

321

0Cr18Ni10Ti

321

0Cr17Ni12Mo2

316

0Cr17Ni12M02

316

00Cr19Ni11

304L

00Cr19Ni11

304L

00Cr17Ni14M02

316L

00Cr17Ni14Mo2

316L

RS-2

RS-2


厂商牌号

Ti

TA2、TA3

GB 3623

NS-80

NS-80

非金属材料产:聚四氟乙烯、聚乙烯、聚丙烯、锦纶丝、聚氯乙烯等。其它材料订货时可注明。

NS-80A

NS-80A

黄铜线

H68、H65、H62

GB 3110

锡青铜

QSn

GB 3128

N4、N6、N7、N8

GB 3120

钛及钛合金

TA2、TA3、TC3、TC4

GB 3623


选用
1、根据工艺条件,参照附录A的规定,确定丝网除沫器的气液过滤网型式、气速、公称直径,并选择合适的材料。
2、 根据容器结构、入孔开设位置,确定丝网除沫器的型式。
   ① 当入孔设在除沫器的上方,或虽然无入孔但设有法兰时,选用上装式丝网除沫器。
   ② 当入孔设在除沫器下方时,采用下装式丝网除沫器。
3、根据除沫效率要求,确定除沫器的网块厚度。一般选用H=150mm的丝网除沫器。如除沫要求不高,可采用H=100mm的丝网除沫器。
4、根据需要,可在网块上、下两面中设符合JB3316规定的YW-1/5的方孔网,以提高网块的刚性,且应在订货时提出。

         ① 方孔网的材料与格栅一致。

   ② 增设方孔网应考虑其对操作性能的影响。
